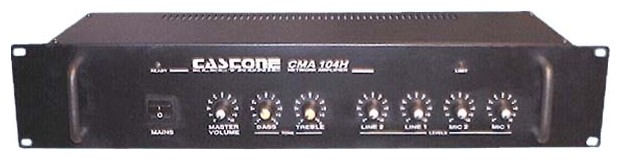

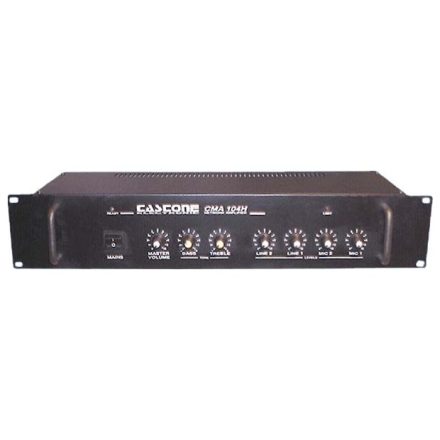

Műszaki paraméterek: 4 csatornás keverő előerősítő, 2 mikrofon bemenettel és 2 vonalszintű (CD, magnó) bemenettel. A készülék közös mély-magas hangszínnel és csatornánkénti hangerő szabályozó, master szabályzó potenciométerrel is ellátott, valamint beépített limitert tartalmaz. Előlap:
| MAINS |
Hálózati ki/bekapcsoló |
| READY |
Üzemkész állapotot jelző LED |
| LIMIT |
Maximális kimeneti feszültséget jelző LED |
| LINE 1-2 |
Vonal csatorna hangerőszabályozó potenciométer |
| MIC 1-2 |
Mikrofon csatorna hangerőszabályozó potenciométer |
| MASTER VOLUME |
Kimeneti közös hangerőszabályozó potenciométer |
| BASS |
Kimeneti közös hangszín potenciométer - mély |
| TREBLE |
Kimeneti közös hangszín potenciométer - magas |

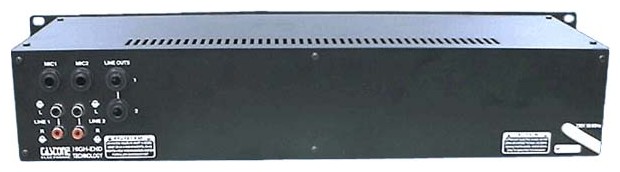

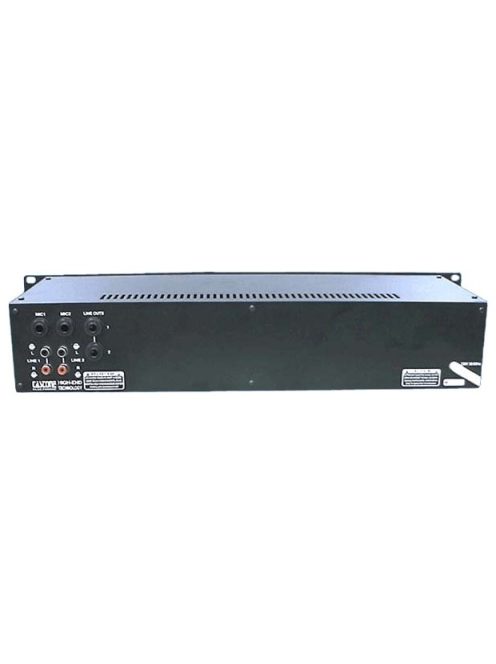

Hátlap:
| LINE 1-2 |
Vonalszint (CD, magnó) bemeneti csatlakozó (RCA) |
| MIC 1-2 |
Mikrofon bemeneti csatlakozó (6,3" szimm. JACK) |
| LINE OUTS |
Kimeneti csatlakozó (6,3" szimm. JACK) |
| Műszaki adatok |
| Termékre jellemző adatok |
| Frekvenciamenet (-3dB töréspont) |
10 Hz - 40 kHz |
| Hangszínszabályzás (mély) |
+/- 10 dB (100 Hz) |
| Hangszínszabályzás (magas) |
+/- 12 dB (10 kHz) |
| Torzítási tényező |
0,06 % |
| Jel/zaj viszony (mikrofon) |
min. 64 dB |
| Jel/zaj viszony (vonal) |
min. 88 dB |
| Bemenet (mikrofon) |
szimmetrikus |
| Bemenet (vonal) |
aszimmetrikus |
| Bemeneti érzékenység (mikrofon) |
1 mV |
| Bemeneti érzékenység (vonal) |
100 mV |
| Bemeneti impedancia (mikrofon) |
2 kOhm |
| Bemeneti impedancia (vonal) |
10 kOhm |
| Kimenet |
szimmetrkus |
| Névleges vonal kimenőszint |
+6 dBm (1,5 V) |
|
| Általános adatok |
| Fizikai méretek (rack) |
19" RACK 2U előlap |
| Fizikai méretek (szé × ma × mé) |
482 × 88 × 160 mm |
| Tömeg |
2 kg |
| Névleges teljesítmény felvétel max. |
10 VA |
|
