Billentyűzet? IR távirányító? Itt van minden!

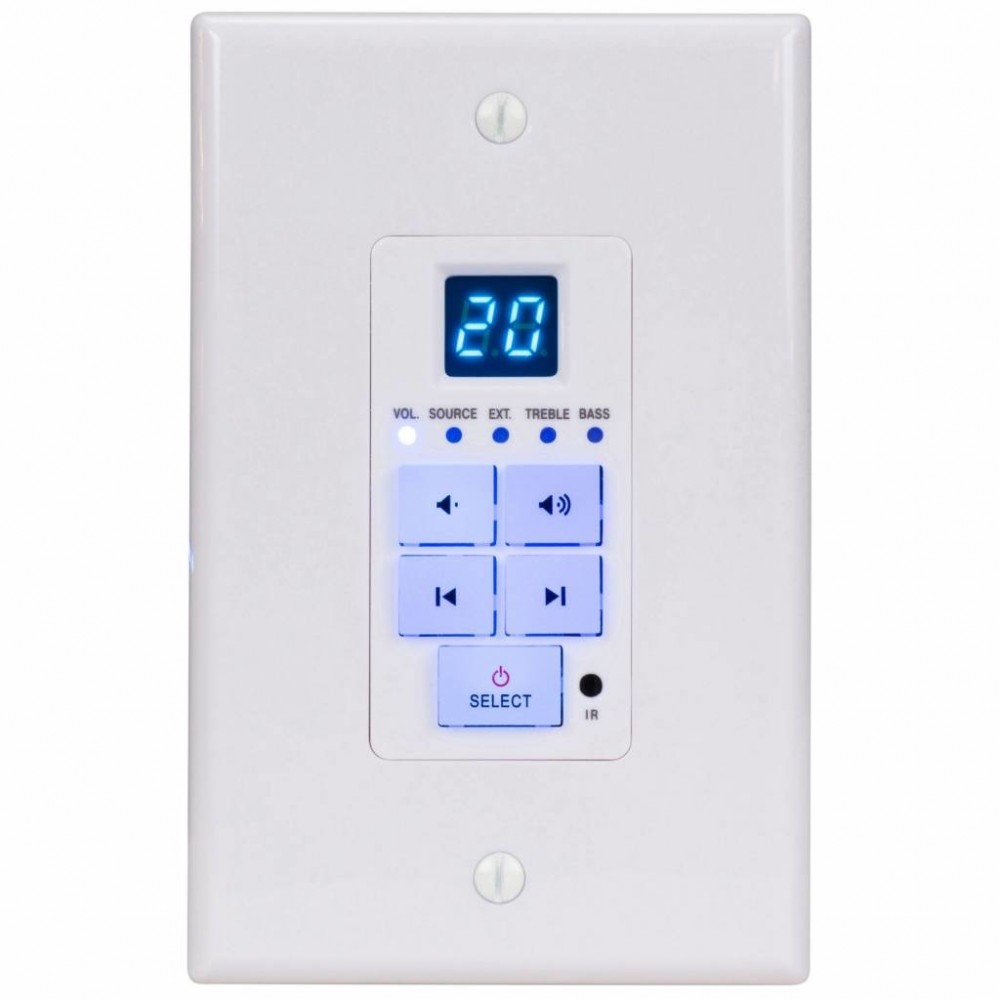

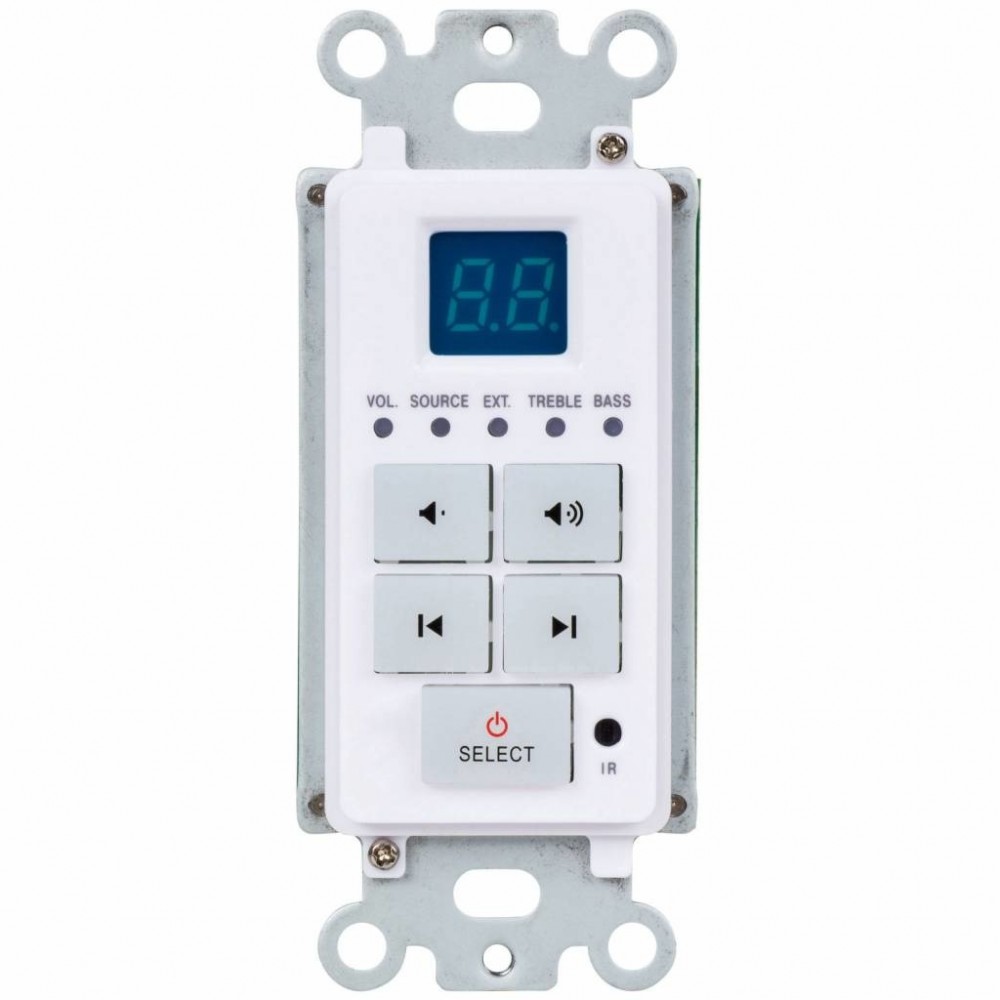

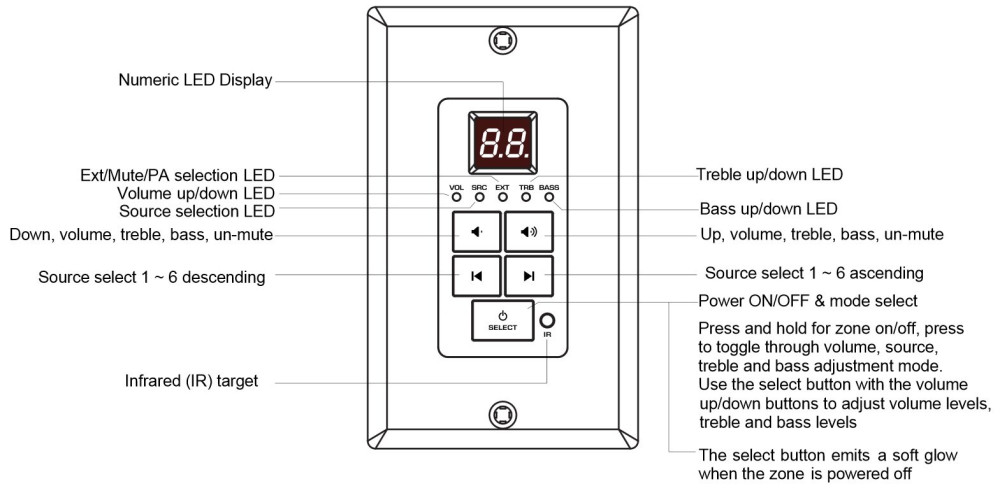

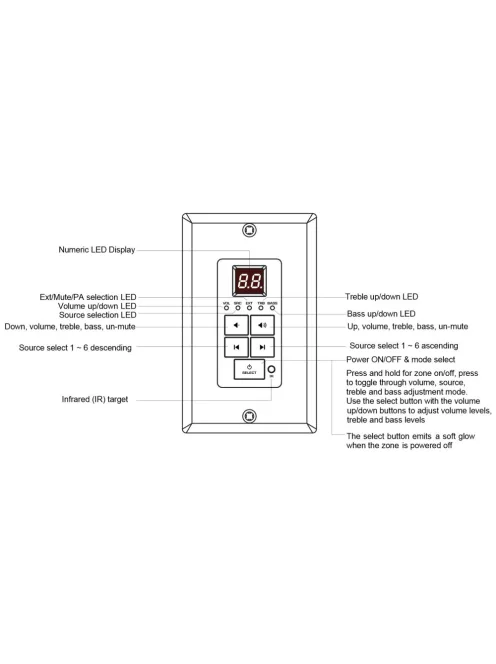

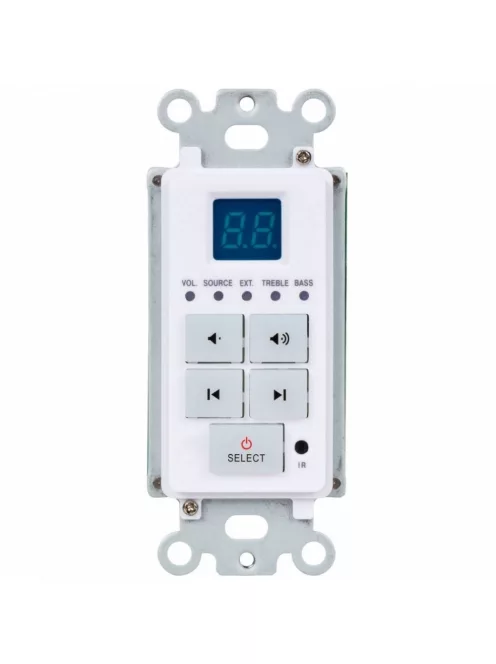

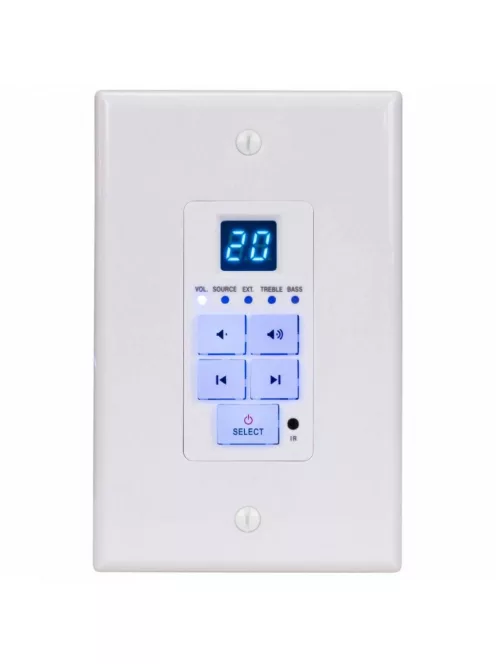

Minden zónát egy külön erre a célra szolgáló, falba épített billentyűzet vezérel, háttérvilágítású soft-touch gombokkal és LED-kijelzővel. Ez a billentyűzet változtatja a forrást, a hangerőt, a basszust és a magasságot. Amikor egy zóna nem aktív, a bekapcsoló/kiválasztó gomb lágy kék fényt bocsát ki. A beépített IR-vevő kettős feladatot lát el: a DAXRC távirányítóval a zónák vezérlése mellett a beépített IR-kiterjesztővel a forráseszközök vezérlése is lehetséges. Hat falba épített billentyűzet és fali lemezek tartoznak a csomaghoz.
A vezérlés semmi áram nélkül

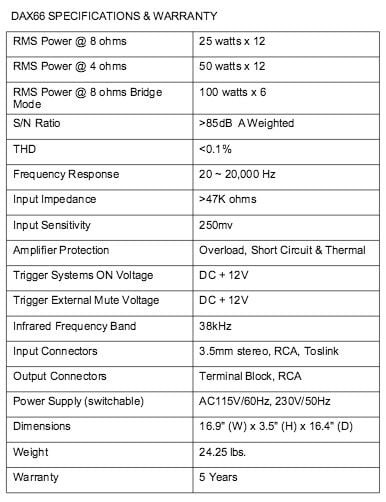

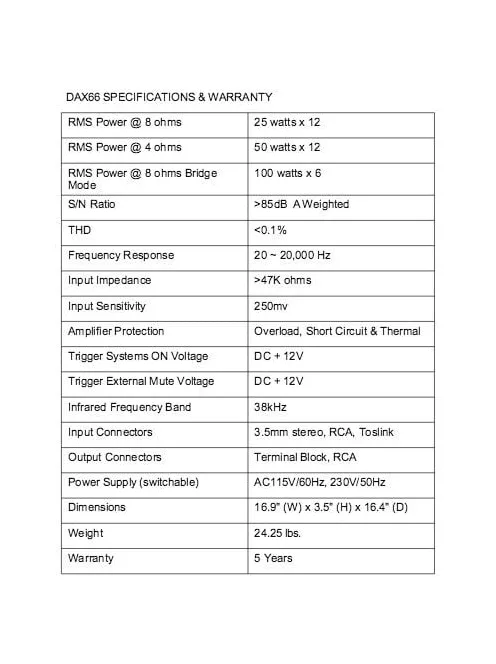

A nagyvonalú kimeneti teljesítmény és hatékonyság a D-osztályú erősítő áramkörök használatával érhető el. A DAX66 csatornánként 25 wattot ad le 8 ohmos hangszórókba, 50 wattot 4 ohmos hangszórókba, áthidalt mono üzemmódban pedig lenyűgöző 100 wattot egyetlen 8 ohmos hangszóróba. Mivel minden kimenet diszkrét, egyes kimeneteket áthidalt mono üzemmódban, a többi kimenetet pedig sztereó üzemmódban működtetheti egyszerre.
Egyszerű bővítéssel hat forrásból tizennyolc zónát táplálhat tizennyolc zónát
Ha a DAX66 rendszert egy nagy otthonban vagy irodában telepíti, akár két további rendszert is csatlakoztathat az alaprendszerhez. A további DAX66 rendszerek megosztják a hat forráskészüléket, és a hangot legfeljebb tizennyolc zónára osztják szét. Minden zóna rendelkezik egy sztereó előerősítő kimenettel, amelyhez nagyobb teljesítményű erősítők csatlakoztathatók a nagyobb terek kitöltéséhez. Egy Dayton Audio MA1260 vagy MA1240a előerősítő kimenethez csatlakoztatva egyetlen zónát hét zónára bővíthet. Vezérelje a csatlakoztatott erősítők teljesítményállapotát a DAX66 trigger kimeneteire csatlakoztatva őket.

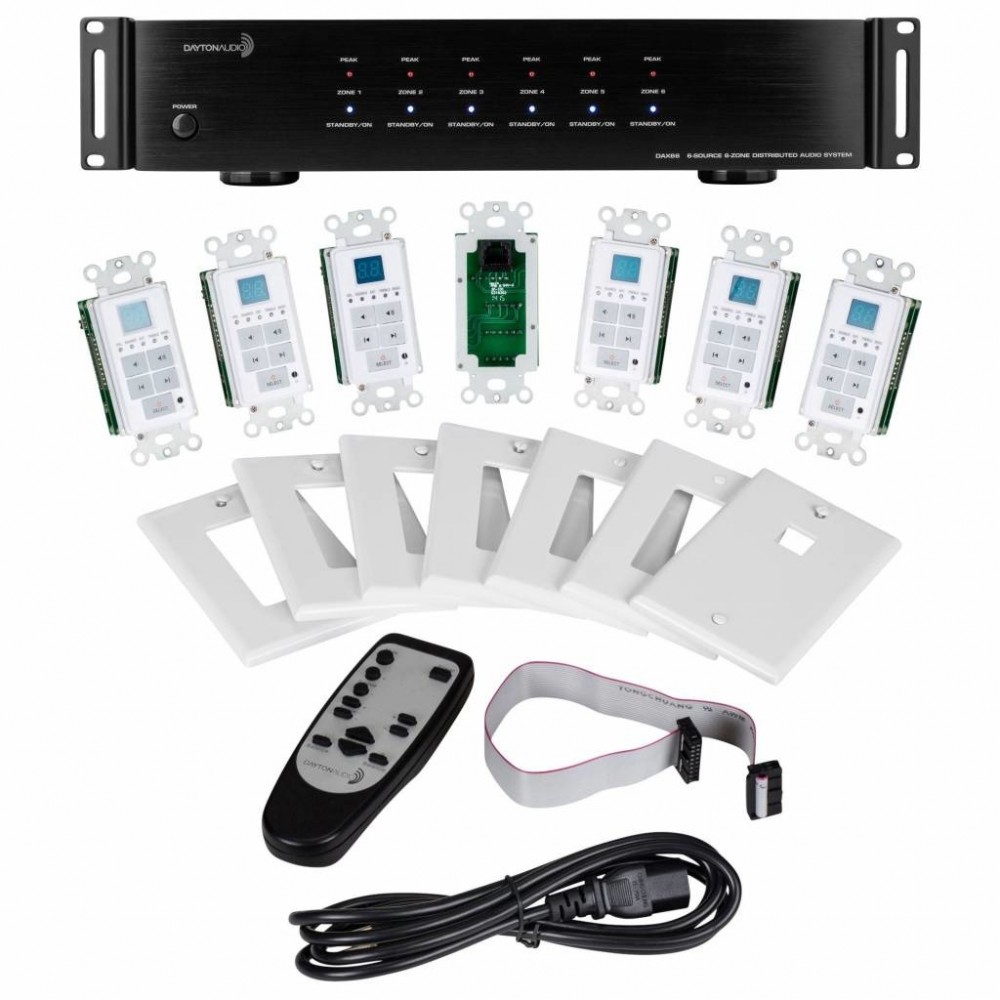

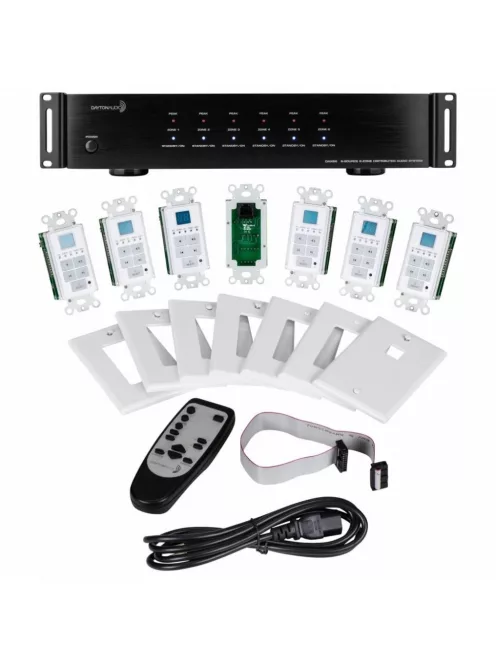

Amit a csomag tartalmaz:

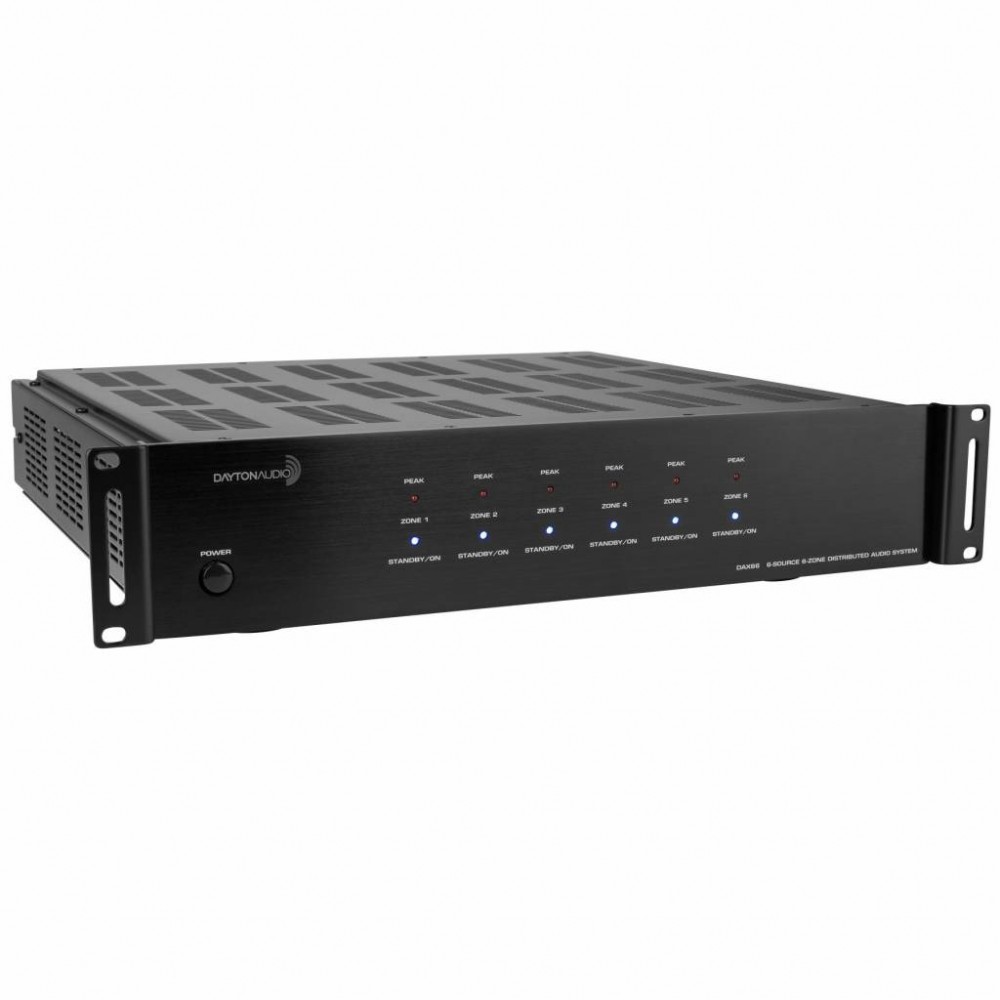

1 x Master vezérlő/erősítő
6 x billentyűzetvezérlő

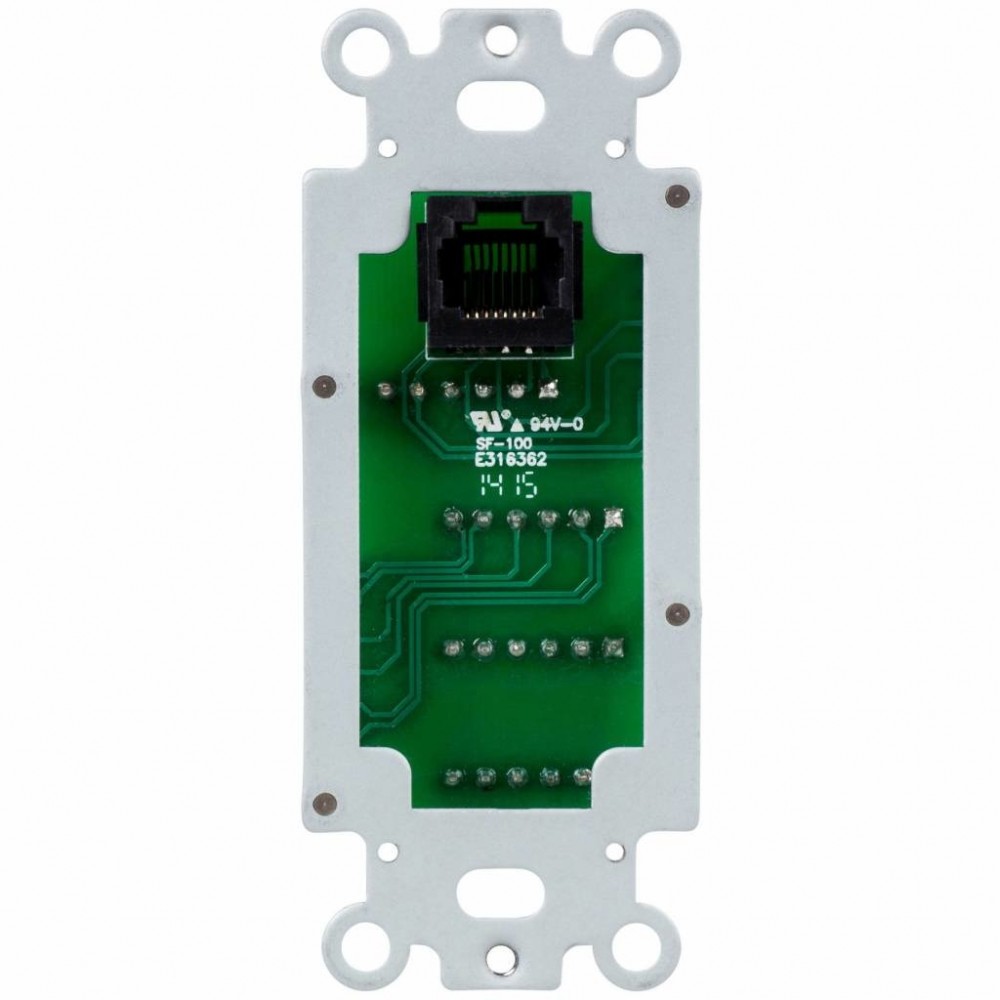

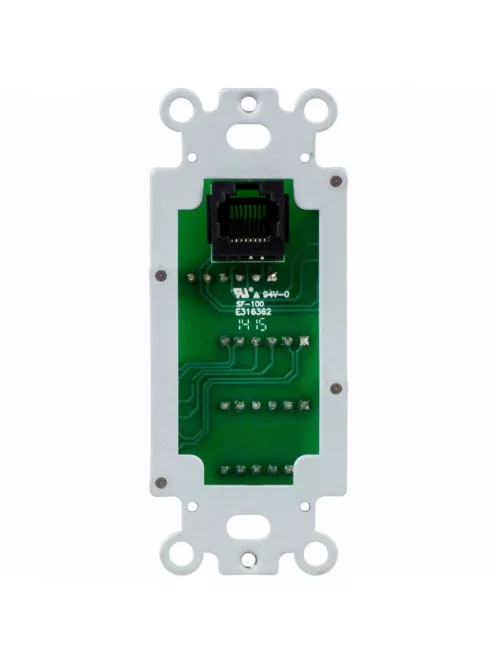

1 x Falba épített billentyűzetközpont csatlakozólemez

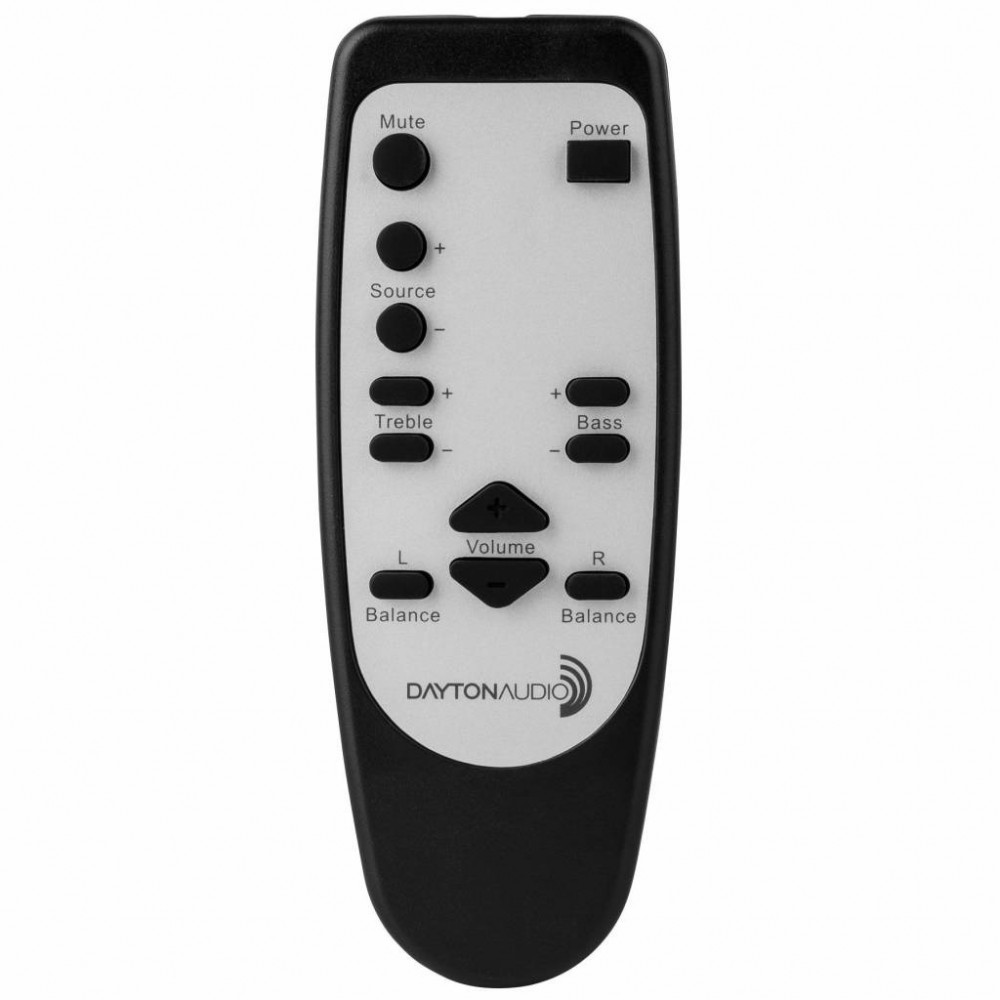

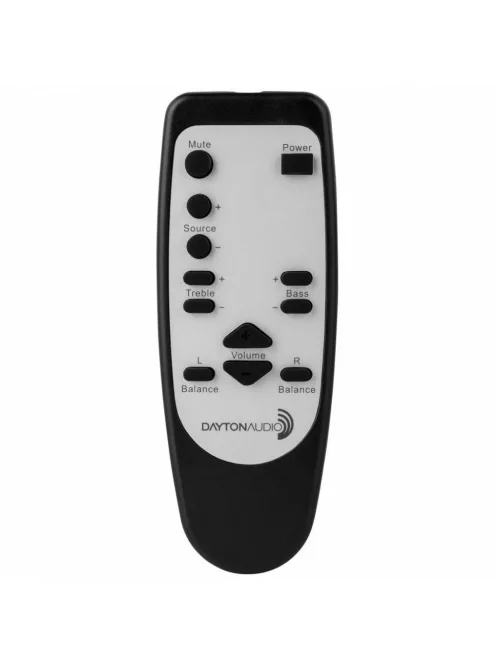

1 x infravörös távirányító
1 x Bővítő szalagkábel
1 x Rack szerelőkészlet
1 x Telepítési útmutató/üzemeltetési kézikönyv

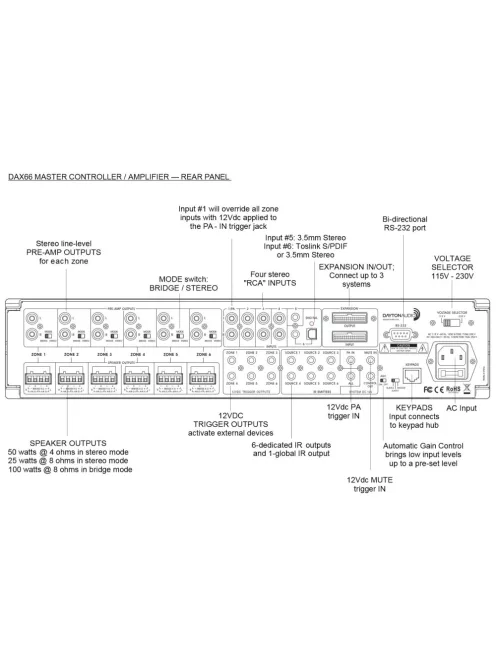

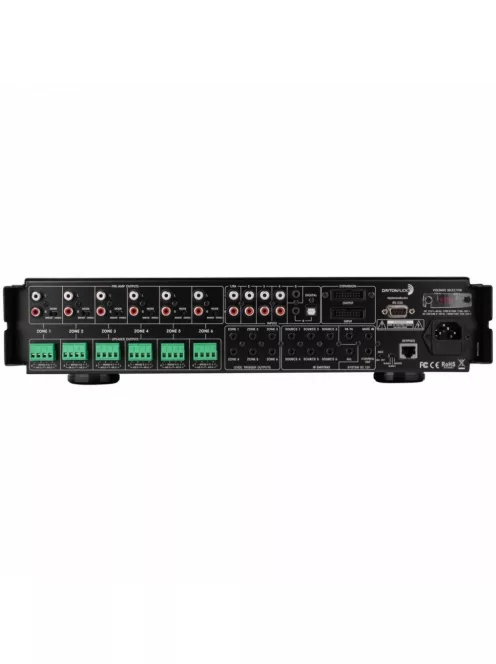

A DAX66 PRE-AMP kimenetek használata

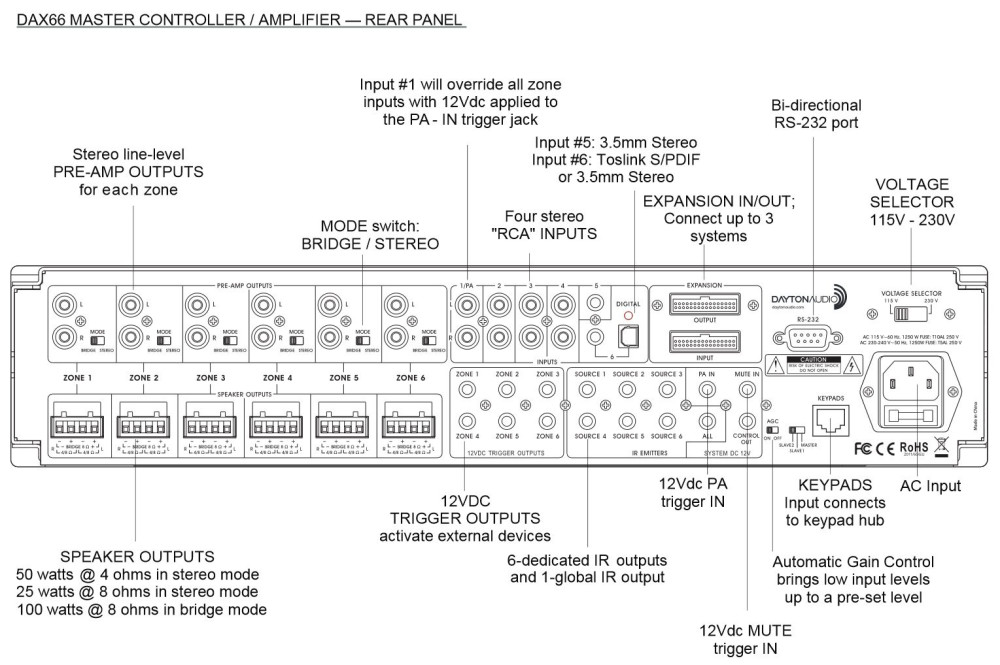

A DAX66 hat sztereó, nem szimmetrikus, vonalszintű PRE-AMP kimenetet biztosít, amelyek megfelelnek a hat zónás kimeneteknek. A PRE-AMP kimenetek arra használhatók, hogy motoros mélysugárzókat csatlakoztasson egy zónához vagy további erősítőket csatlakoztasson, hogy bővítse a rendelkezésre álló teljesítményt egy nagy zónában vagy több zónában.
A DAX66 használható fő vezérlőként nagy kereskedelmi audiorendszerekben a PRE-AMP kimenetekhez csatlakoztatott állandó feszültségű 25/70V-os erősítőkkel.
A PRE-AMP kimeneti szintek változtathatóak, és a DAX66 billentyűzetéről, infravörös távirányítóról vagy RS232-es automatizálási rendszerről vezérelhetőek. A legjobb teljesítmény érdekében a PRE-AMP kimeneti kábelek hossza ne legyen több mint 25 láb, és jó minőségű, árnyékolt kábelek legyenek.
Forráskomponensek csatlakoztatása a DAX66-hoz

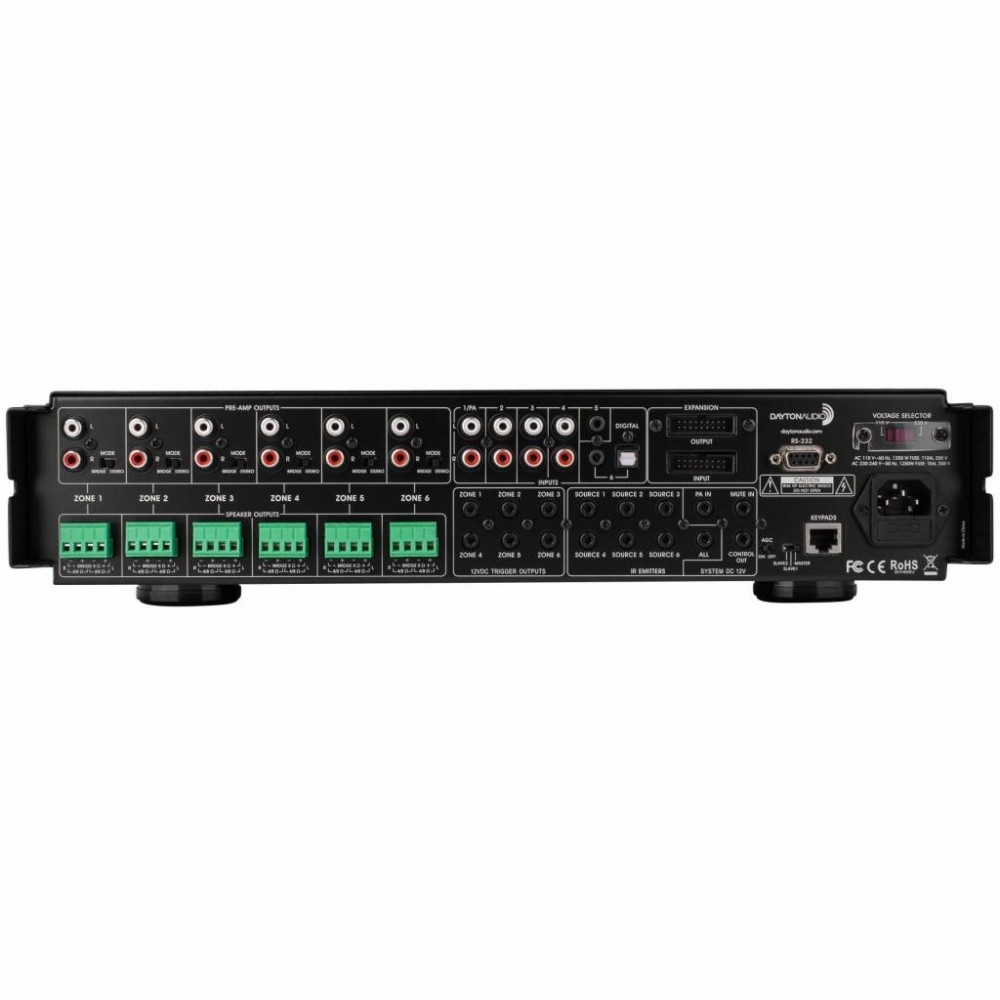

A DAX66 hat forrásbemenetet biztosít, amelyek bármelyik zóna által elérhetők. Az 1-4 bemenetek sztereó, nem szimmetrikus, vonalszintű forrásbemenetek RCA típusú női csatlakozókon keresztül. Az 5. bemenet 3,5 mm-es sztereó csatlakozón keresztül biztosít csatlakozást egy személyes hangeszköz vagy PC hangkártya számára. A 6. bemenet egy S/PDIF bemenetet biztosít CD, DVD, kábeles vagy műholdas doboz számára a Toslink csatlakozón keresztül, valamint egy második 3,5 mm-es csatlakozót.
A 6. bemenet 3,5 mm-es sztereó csatlakozója elsőbbséget élvez a Toslink csatlakozóval szemben. Ne csatlakoztasson kábelt egyszerre a Toslink és a 3,5 mm-es csatlakozóhoz.
Az 1. bemenet csipogóként vagy globális; minden zóna, bemenetként használható. Ha egy forrás az 1. bemenetre van csatlakoztatva, és a PA-IN csatlakozóra 12V egyenáramot kapcsol (pozitív csúcs), akkor az 1. forrás minden zónába sugárzásra kerül. Ha a PA-IN csatlakozóra nem kerül egyenfeszültség, az 1. forrás a szokásos módon működik.
Infravörös sugárzó kimenetek
A DAX66 beépített IR ismétlő rendszerrel rendelkezik, és minden forrásnak van egy megfelelő infravörös (IR) emitter kimenete. Az IR emitter kimenet a megfelelő forráskészülékhez vagy az összes (globális) forrás vezérléséhez van kötve. Programozzon be egy univerzális távirányítót mind a hat bemeneti eszköz működtetésére. Irányítsa az univerzális távirányítót a DAX66 billentyűzetére, hogy az IR-vezérlő kódokat a DAX66-on keresztül továbbítsa a forráseszközökhöz. Ha egy IR-sugárzót csatlakoztat egy IR EMITTER kimeneti csatlakozóhoz, és a sugárzót a forráskészülék IR-vevő ablaka fölé helyezi, a forráskészülékek bármelyik zónából vezérelhetők.
A DAX66 12VDC trigger bemenetek és kimenetek használata
A DAX66 hat 12V DC trigger kimenetet biztosít, amelyek megfelelnek a DAX66 hat zónájának. Amikor egy zónát a DAX66 billentyűzet bekapcsol, a megfelelő zóna 12V egyenáramot küld a trigger kimeneti csatlakozóra. Amikor a zóna kikapcsol, a 12Vdc lekapcsolódik a trigger kimenetről. A triggerek a perifériás berendezések automatikus be-/kikapcsolására használhatók. A DAX66 egy 12Vdc fő vezérlő trigger kimenetet is biztosít, amely 12Vdc-t küld a CONTROL OUT csatlakozóra, amikor bármelyik zóna bekapcsol, és leválasztja a 12Vdc-t, amikor az összes zóna kikapcsol.
A DAX66 kiterjesztése 18 zónára
A DAX66 egy további DAX66 készlettel 12 zónára, két további DAX66 készlettel pedig 18 zónára bővíthető. Rakjon egymásra három DAX66-ot. Csatlakoztassa a mellékelt 18 tűs szalagkábelt az alsó egység EXPANSION OUTPUT csatlakozójához, a szalagkábel másik végét pedig a második, majd a harmadik egység EXPANSION INPUT csatlakozójához. Állítsa az alsó egység MASTER/SLAVE-1/SLAVE-2 kapcsolóját MASTER-re, a középső egységet SLAVE-1-re, a felső egységet pedig SLAVE-2-re. A három egység között a következő adatok és vezérlések kerülnek továbbításra; az összes forráshang, az összes RS232 vezérlési adat és az összes MCU kommunikációs adat. --> Dayton Audio DAX66 felhasználói kézikönyv --> Dayton Audio DAX66 RS232 parancsok
